箱式变电站

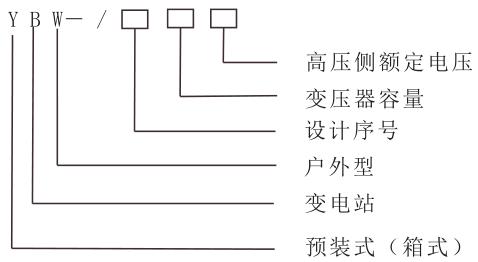

型号及其含义

工作条件
环境温度不高于+40℃，不低于—25℃。
海拔高度不超过2000m。
户外风速不超过35m/s；
空气相对湿度不超过90%（+25℃）；
无水灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
结构特点
一、本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室、低压室。高低室功能齐全。高压一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量要求。变压器室可选择S9以及其它低损耗油浸式变压器和干式变压器；变压器室设有自动风冷系统及照明系统，低压室根据用户要求面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户不同要求，并方便用户的供电管理和提高供电质量。
二、高压室结构紧凑合理、并具有全面防误操作连锁功能。变压器设有轨道，能方便地从变压器室两侧大门进出。各室均有自动照明装置，另外高低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠，操作维护方便。
三、采用自然通风和强迫通风两种方式、使通风冷却良好。变压器室和低压室均有通风道，排风扇有温控装置，按整定温度能自动启动和关闭，保证变压器满足负荷运行。
四、箱体结构能防止雨水和污物进入并采用特殊性钢板和或铝合金板制作，经防腐处理，具备长期户外使用条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。
五、用户可根据现场情况选择箱变外形样式及色调。用户必须提供系统图或者设计要求；包括变压器容量、电压等级以及变压器型号。高压侧进线方式和高压电流互感器变比等。低压侧回路数以及各回路容量及负荷情况等。
