XGN2-12箱型固定式金属封闭开关设备

一、概述
XGN2－12箱型固定式金属封闭开关设备是由西安高压电气研究所开发和研制的高压成套开关设备。设备所用主要一次元件均属重新设计，与目前主要使用的手车式开关柜和GG－1A（F）型开关柜相比较具有较高的绝缘水平和防护等级，内部不采用任何形式的相间和相对地隔板及绝缘气体；
二次回路不采用二次插头（即不管设备在何种状态下，保护和控制回路是始终贯通的）；产品各项指标符合GB3906《3－35KV交流金属封闭设备》及国家标准IEC298的规定。产品适用于3－10KV单母线，单母线带旁路系统中作为接受和分配电能的高压成套设备。并可派生出双母线结构。
二、使用条件
1、按GB3906标准附录E《用于严酷气候条件下3－35KV交流金属封闭开关设备的附加要求》的第一个设计等级。
2、环境温度：上限+400℃，下限－250℃（户内）。
3、海拔高度：1000m。
4、相对湿度：日平均值不大于95%月平均值不大于90%。
5、地震烈度不超过8度。
6、没有火灾、爆炸危险，严重污染，化学腐蚀及剧烈振动的场所。

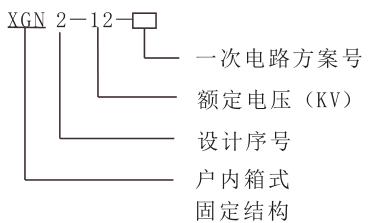

产品型号及含义

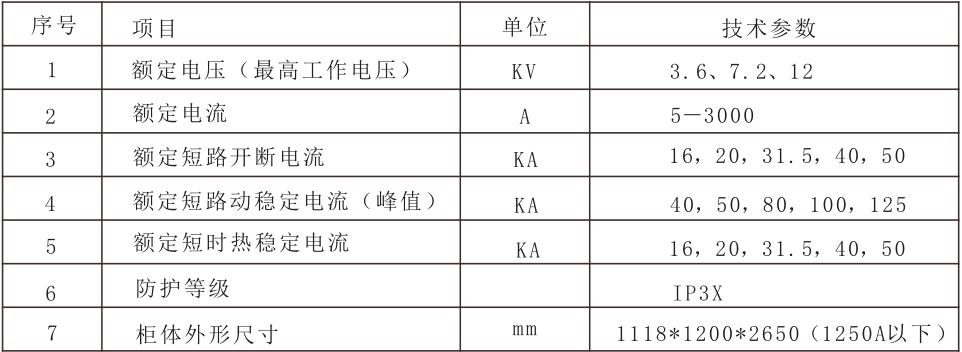

三、技术参数
